Если вы производите наградные знаки, значки, медали, жетоны или геральдику из латуни, меди, мельхиора и нейзильбера, вы почти наверняка упираетесь в одно и то же: на штучных и мелкосерийных заказах штамповка не окупает оснастку, а фрезеровка оставляет заусенцы и требует ручной доводки. Чем мельче и ажурнее изделие, тем острее проблема — мелкие внутренние контуры штампом и гильотиной попросту не вырезать.
Эта статья — для технолога и собственника такого производства. Разберём, почему классические методы тормозят выпуск мелких изделий, что конкретно даёт волоконная лазерная резка латуни и меди, на что смотреть при выборе станка, и покажем реальный (обезличенный) кейс производителя наградных знаков, который перешёл на лазер.
Почему штамповка и фрезеровка тормозят производство мелких изделий
Штамповка

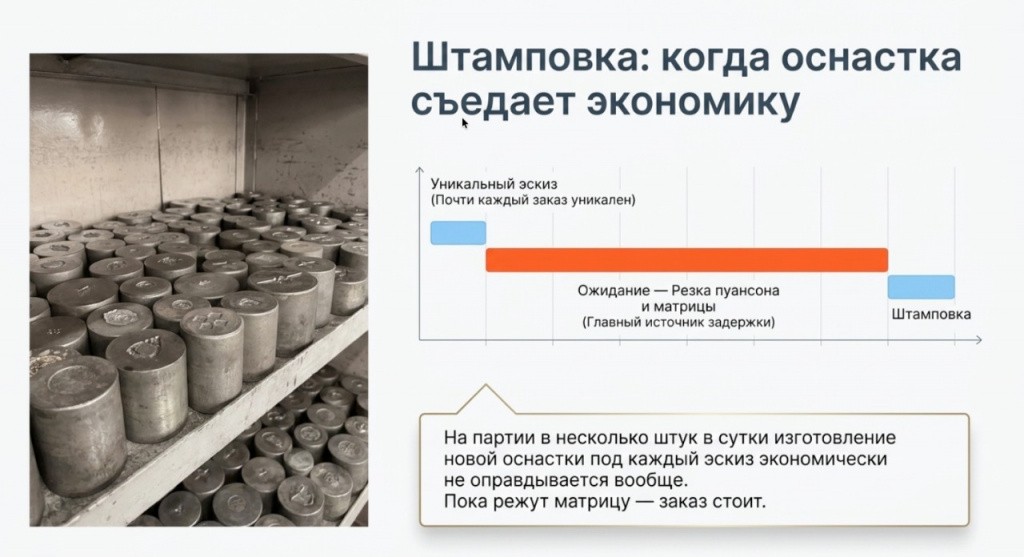

Матрица под каждый новый эскиз — главная статья затрат и источник задержки. На партии в несколько штук в сутки оснастка экономически не оправдывается вообще.

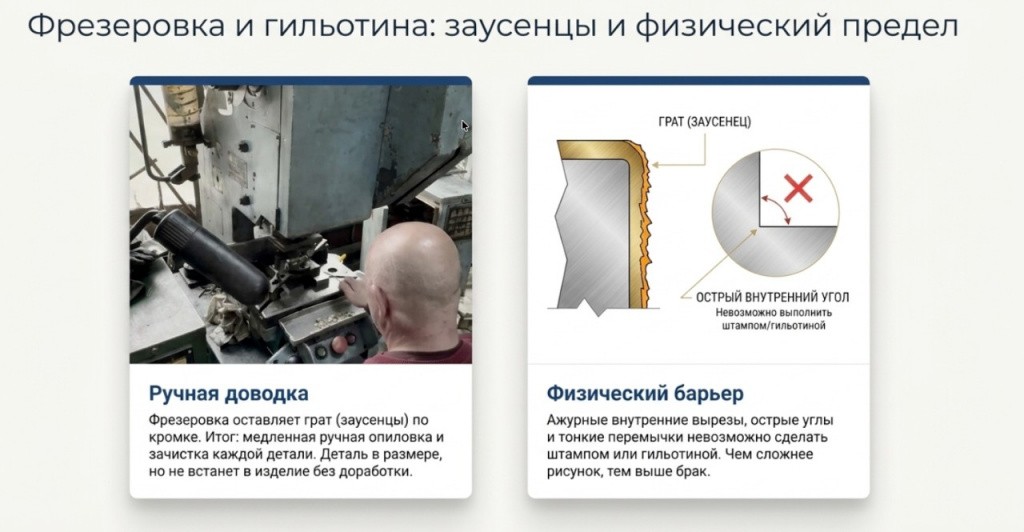

Фрезеровка
Почти всегда оставляет заусенцы (грат). Дальше — ручная опиловка и доводка каждой детали: медленно и зависит от рук конкретного человека.
Мелкие контуры
Тонкие перемычки, ажурные внутренние вырезы, острые внутренние углы — штампом или гильотиной не сделать. Чем мельче рисунок, тем выше брак.
Ключевая мысль, которую различают опытные технологи: деталь может быть в размере, но с плохой кромкой (заусенец, конусность) — и она не встанет в изделие без доработки. Именно постобработка, а не сама резка, чаще всего съедает время на мелкосерийном производстве.
Что даёт волоконная лазерная резка латуни и меди

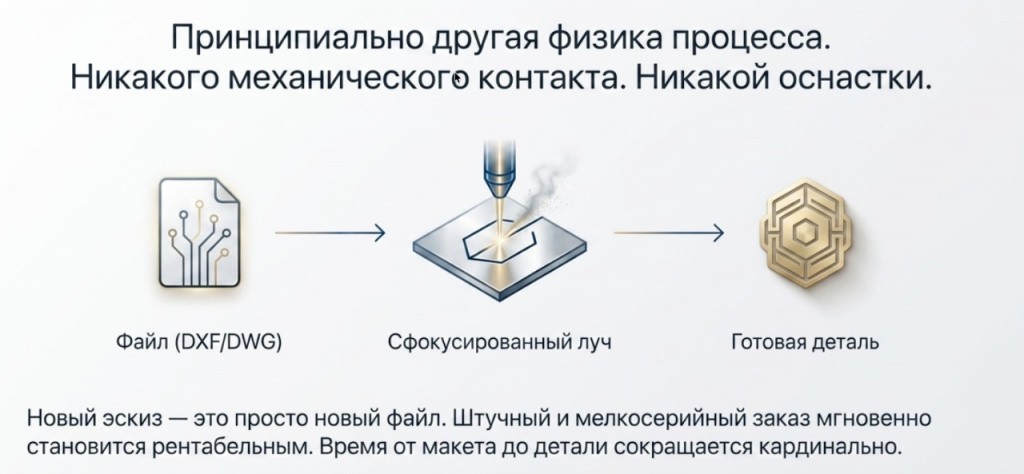

Волоконный лазер решает все три проблемы сразу, потому что у него принципиально другая физика процесса: материал режется сфокусированным лучом, без механического контакта и без оснастки.

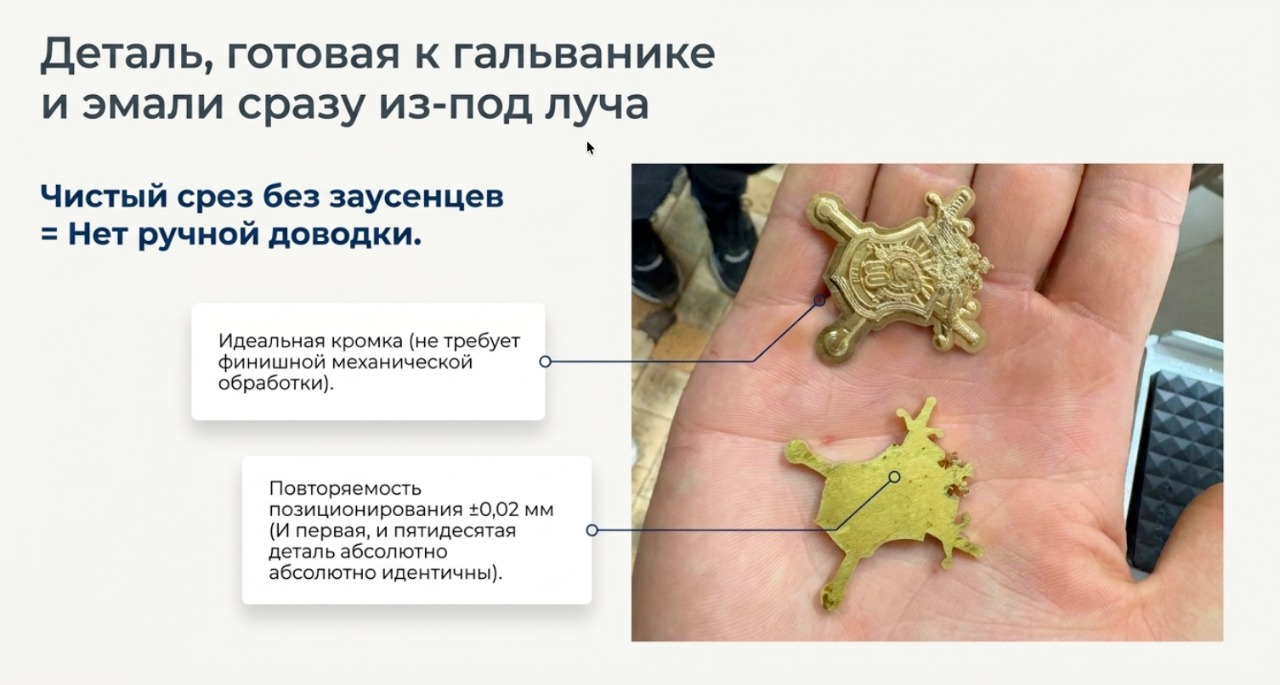

Чистый срез без заусенцев — нет постобработки
Деталь выходит из станка готовой к следующей операции (гравировке, эмалированию, гальванике). Это убирает целый этап ручной доводки.

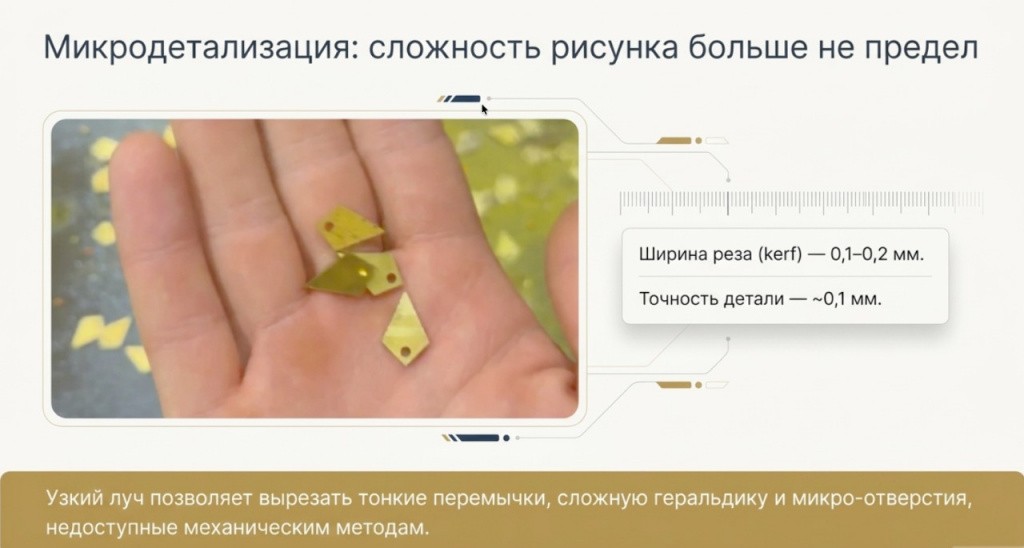

Узкий рез — режем то, что штампом нельзя
Узкий луч позволяет вырезать мелкие контуры, тонкие перемычки, ажур и сложную геральдику — ровно то, что недоступно штампу и гильотине.
Повторяемость — идентичные детали в партии
На практике это значит, что и первая, и пятидесятая деталь в партии будут одинаковыми.
Нет оснастки — путь от эскиза к детали короче
Контур режется напрямую из файла (DXF, DWG и др.). Новый эскиз — это новый файл, а не новая оснастка. Срок от утверждённого макета до готовой детали сокращается кардинально.
Материалы фалеристики — профильные для лазера
Латунь, медь, мельхиор, нейзильбер, томпак, алюминий, сталь — всё это режется волоконным лазером. Латунь и медь — отражающие металлы: без правильной защиты оптики обратное отражение луча способно повредить дорогую фокусирующую линзу. Станок под фалеристику должен быть сконфигурирован под цветные металлы, а не быть «универсальной коробкой».

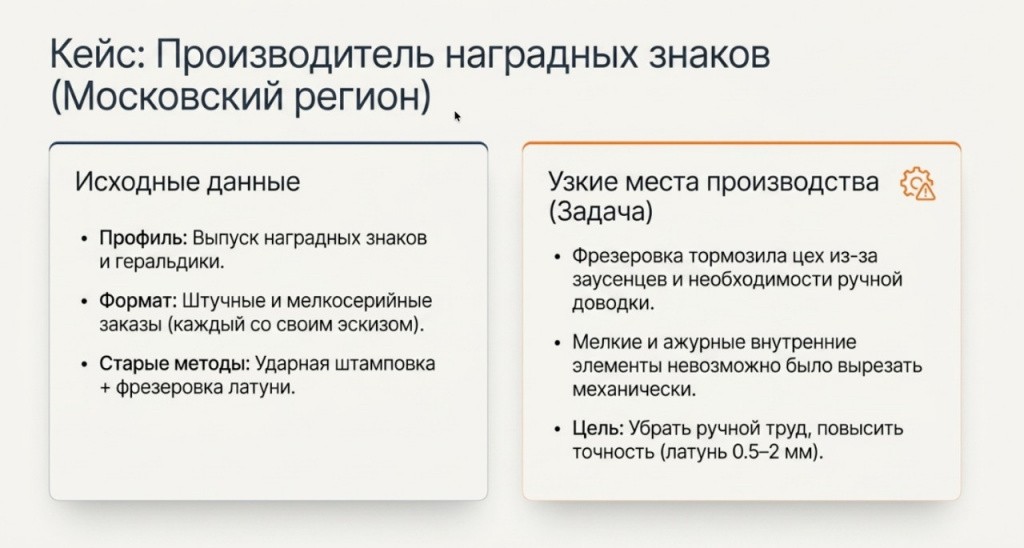

Кейс: производитель наградных знаков перешёл со штампа и фрезы на лазер

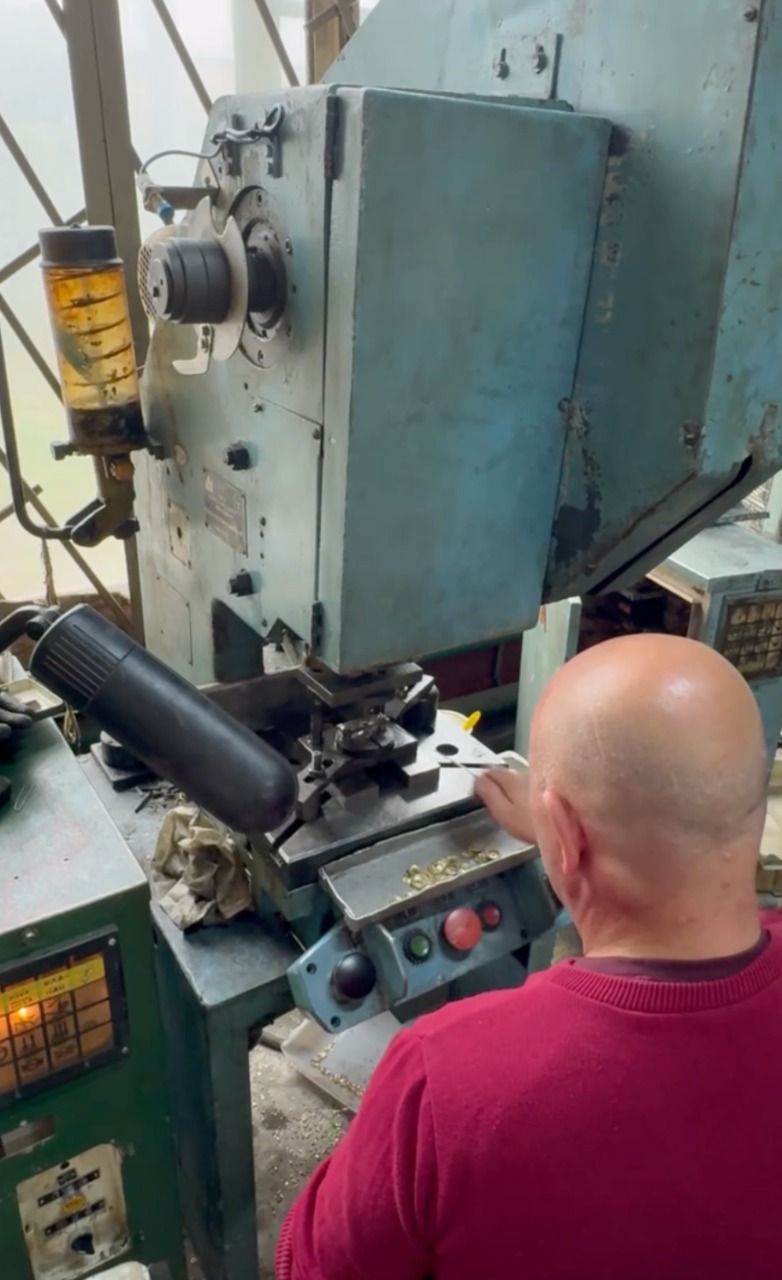

Производство выпускало наградные знаки и геральдику методом ударной штамповки, а часть позиций — фрезеровкой по латуни. Заказы преимущественно штучные и мелкосерийные (несколько изделий в сутки), почти каждый — со своим эскизом. Два узких места: фрезеровка оставляла заусенцы и требовала ручной доводки, а мелкие и ажурные изделия не получалось вырезать механически.
Повысить точность и качество, убрать ручную постобработку и получить возможность делать действительно мелкие изделия — с чистым срезом по латуни толщиной примерно 0,5–2 мм.

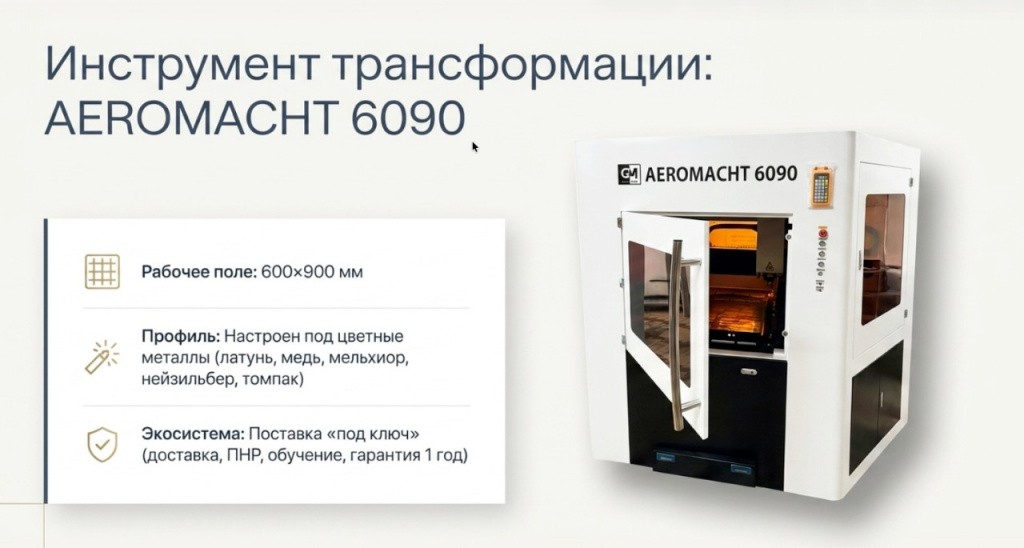

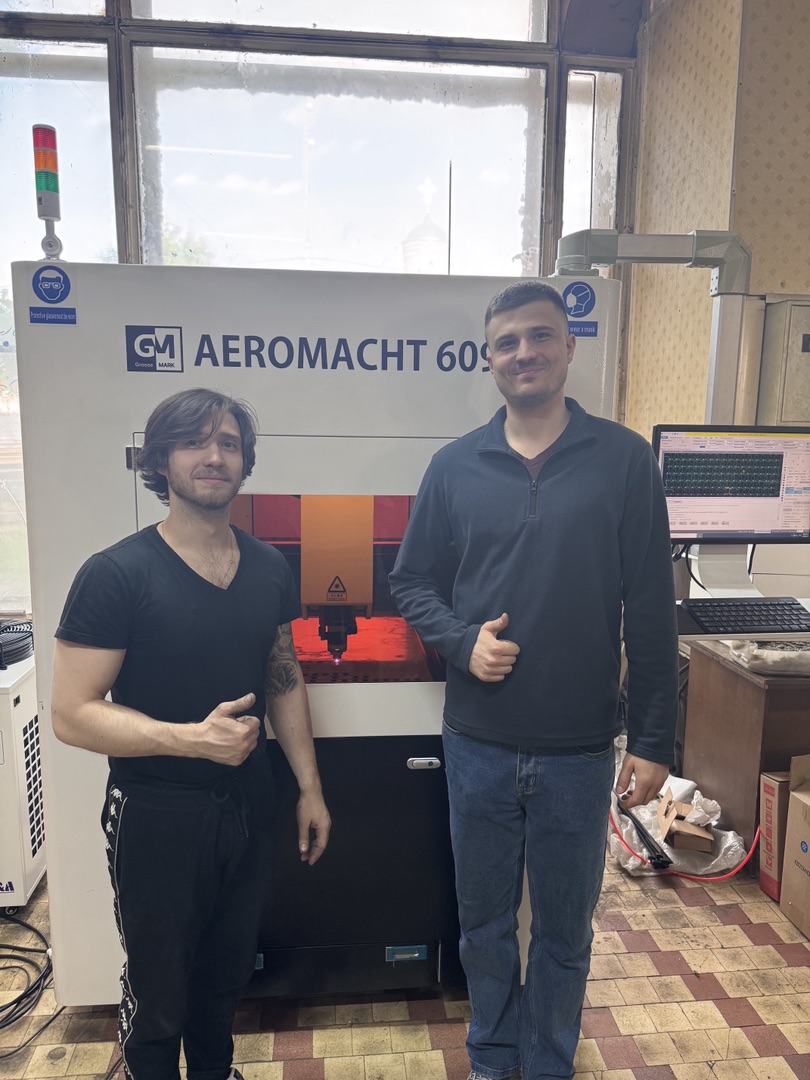

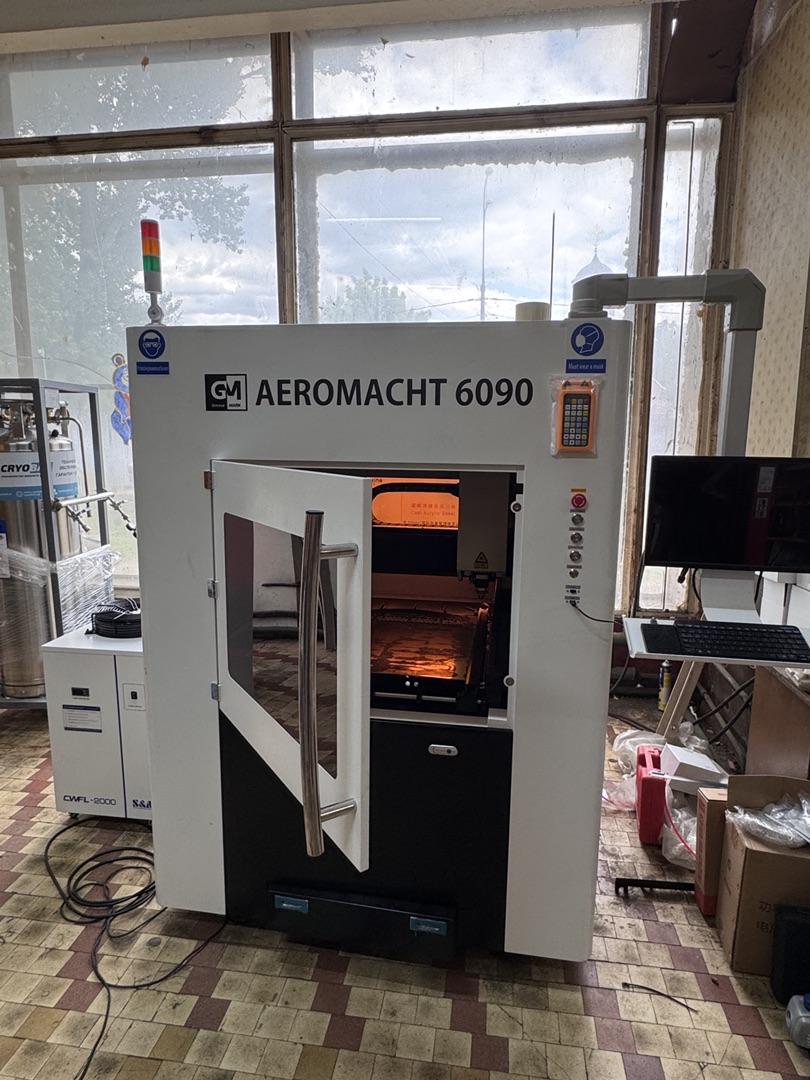

Установлен станок волоконной лазерной резки AEROMACHT 6090 с источником Raycus 2 кВт и рабочим полем 600×900 мм. Конфигурация подобрана под цветные металлы (латунь, медь) с чистым срезом. Поставка — под ключ: доставка, пусконаладка, обучение, гарантия 1 год, сервис и расходные материалы.
Выпуск ускорился прежде всего за счёт того, что отпала ручная доводка — деталь выходит с чистой кромкой. Появилась новая возможность: производство самостоятельно режет мелкие изделия, недоступные штампу и гильотине. Запас по мощности источника (2 кВт для латуни 0,5–2 мм — с большим запасом) оставляет место для роста по толщине и материалам.
Примечание: количественные показатели (время на деталь, доля брака) в кейсе сознательно не приводятся — реальных измерений «до/после» от клиента нет, а выдуманные цифры на таком производстве бессмысленны.

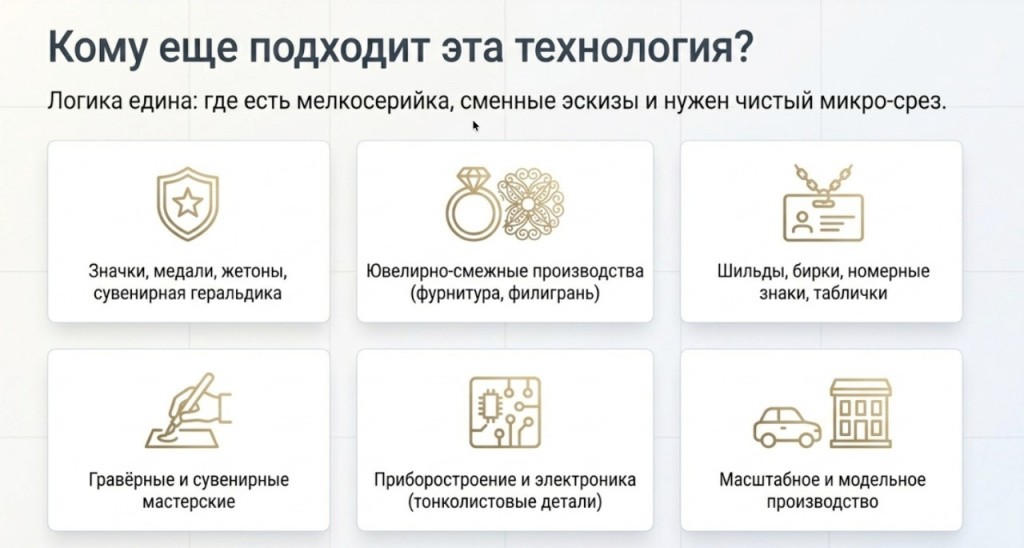

Кому ещё подходит лазерная резка мелких металлических изделий
Та же связка проблем — оснастка, заусенцы, недоступность мелких контуров — встречается далеко за пределами фалеристики. Станок такого класса закрывает задачи:
Логика выбора одинакова везде: если у вас штучные или мелкосерийные заказы со сменными эскизами, нужен чистый срез и мелкие контуры — лазер вытесняет и штамп, и фрезу. Сначала это решает штучку и мелкосерию, а с ростом тиражей тот же станок масштабируется на серийный выпуск без замены оборудования.
Как выбрать станок лазерной резки под значки и наградные знаки
Чтобы не купить «коробку», которая через месяц встанет на ремонт, при выборе смотрите на четыре вещи.
Мощность с запасом и правильный источник
Для латуни 0,5–2 мм достаточно 2 кВт с большим запасом. Запас по мощности нужен на перспективу — толще металл, новые материалы. Источник (например, Raycus) и его мощность должны подбираться под вашу номенклатуру, а не «средне по рынку».
Готовность к отражающим металлам
Латунь и медь требуют защиты оптики от обратного отражения. Спросите поставщика прямо, как станок сконфигурирован под цветные металлы — ответ покажет уровень.
Чистый срез и узкий рез под мелкие контуры
Уточните минимальный размер элемента и ширину реза на вашем материале. Это и есть граница того, насколько мелкие изделия вы сможете делать.
Поставка под ключ, а не «станок у ворот»
Доставка, пусконаладка, обучение операторов, гарантия, сервис и наличие расходников — для мелкого производства это критично: один день простоя без поддержки дороже разницы в цене.
Частые вопросы
Режет ли волоконный лазер латунь и медь начисто?
Да. Это отражающие металлы, и при правильной конфигурации (защита оптики от обратного отражения, корректные режимы) рез получается чистым, без заусенцев. Толщина латуни 0,5–2 мм режется с запасом по мощности.
Насколько мелкие детали можно вырезать?
Ширина реза порядка 0,1–0,2 мм на тонком металле позволяет вырезать мелкие контуры, тонкие перемычки и ажур — то, что недоступно штампу и гильотине. Конкретный минимальный элемент зависит от материала и толщины.
Нужна ли постобработка после лазера?
В большинстве случаев нет — деталь выходит с чистой кромкой, готовой к гравировке, эмалированию или гальванике. Это и есть главная экономия времени против фрезеровки.
Выгоден ли лазер на штучных и мелкосерийных заказах?
Да, потому что лазеру не нужна оснастка. Новый эскиз — это новый файл, а не новая матрица. Поэтому штучка и мелкосерия становятся рентабельными, а с ростом тиража тот же станок работает и на серию.
Чем лазерная резка лучше штамповки для наградных знаков?
Нет затрат и сроков на изготовление матрицы под каждый эскиз, доступны мелкие и ажурные контуры, чистый срез без доводки. Штамповка остаётся выгоднее только на больших однотипных тиражах.
